Compléments

Pour toute cette partie, les différents matériaux complémentaires sont propres à mon installation et il vous faudra les personnaliser par rapport à votre besoin et votre cas spécifique.

Liaison panneaux solaires vers onduleur

Les panneaux solaires disposent de 2 sorties une positive et l'autre négative équipées de connecteurs MC4, tout comme les entrées des coffrets DC, cela permet de pouvoir connecter et déconnecter les liaisons en toute sécurité.

Il nous faudra pour relier les panneaux solaires aux 2 boitiers DC et à l'onduleur les éléments suivants :

• 10 connecteurs mâles MC4
• 10 connecteurs femelles MC4
• 60 mètres de câble solaire noir de 6mm²
• 60 mètres de câble solaire rouge de 6mm²

De plus une partie des câbles vont être enterrés puis parcourir la façade avant de rentrer dans le garage, il faudra également les éléments suivants :

• Fourreau PE rouge 25m
• Grillage avertisseur rouge 25ml
• Sable
• 5 tube IRL D25 (pour faire passer les 4 câbles solaires)
• 5 tube IRL D20 (pour faire passer le câble de terre voir ci-dessous)
• Petits et grand coudes IRL D20
• Petits et grand coudes IRL D25
• Clips d'attache de tube IRL D25
• Clips d'attache de tube IRL D20

Liaison onduleur vers tableau général de l'habitation

Pour la liaison entre l'onduleur, le coffret AC et le tableau général basse tension, il faudra les éléments suivants :

• Câble U1000 R2V CU 3G6 mm² entre onduleur et coffret AC puis entre coffret AC et tableau général (20m)
• Disjoncteur 230 V 40 A courbe C pour mettre dans le tableau général car le coffret AC se situera au fond du garage à une quinzaine de mètres.

Mise à la terre

Pour réaliser la liaison de mise à la terre des panneaux sur le support, pour simplifier les choses et éviter de devoir percer le cadre des panneaux, j'ai utilisé le système Terragrif pour system K2.

Pour réaliser toutes les liaisons de mise à la terre, il faudra :

• 14 Terragrifs K2SZ
• 4 cosses pour fixer fil de terre sur les rails
• 4 vis / écrous
• Fil H07 V-R vert / jaune 6 mm² de 20m
• 1 boite de dérivation
• bornes wago
• Fil H07 V-R vert / jaune 16 mm² de 60m (liaison entre les terres des coffrets DC / AC / tableau général)

Coffret PV point

Pour le coffret de secours PV point, nous aurons besoin des éléments suivants :

• Câble U1000 R2V CU 3G2.5 mm² de 2m
• Fil H07 V-R vert / jaune 6 mm² de 30cm
• Coffret mini 1 rangée de 8 à 9 modules
• Disjoncteur inter diff 30ma 230 V 40 A type AC
• Disjoncteur 230 V 16 A courbe C
• Prise 2P + T 16 A

Mesure et pilotage de charge

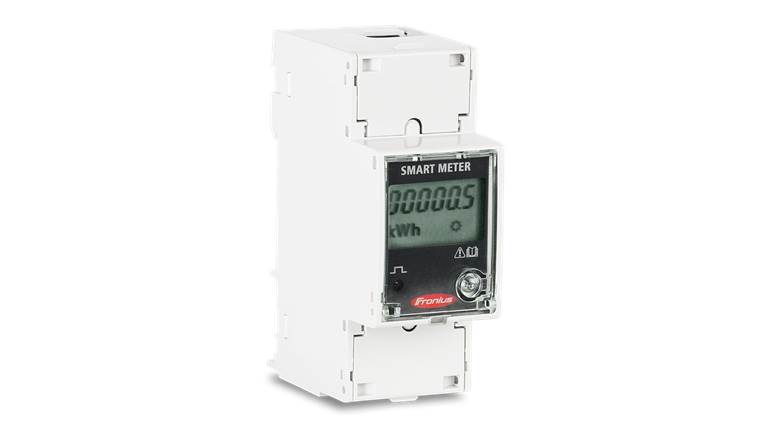

Il est intéressant de pouvoir suivre la production (injection) et la consommation (soutirage) de notre installation complète, pour cela Fronius propose le SmartMeter.

Il communique en temps réel avec l'onduleur, permet des statistiques sur la consommation, la production et l'autoconsommation. Il est impératif si vous voulez activer le mode de limite d'injection.

En plus de cela, l'onduleur possède également une fonctionnalité de pilotage de charge, plusieurs possibilités existent :

• Pilotage de charge avec une optimisation pilotée de l'autoconsommation avec le Fronius Ohmpilot.
• Pilotage de charge basé sur un démarrage lors d'une certaine valeur de production ou d'injection avec un relais Finder 19.91.9.012.4000.

Il existe également d'autres types de pilotage de charge qui ont été créés par des particuliers qui sont des routeurs qui permettent d’optimiser au maximum l'autoconsommation tels que par exemple le MK2PVRouter ou le routeur Tignous. Dans mon cas précis, je veux actuellement piloter le chauffe-eau électrique pour qu'il se mette en chauffe lorsque je produis de l'électricité avec les panneaux, hors les routeurs, de par leur conception ne supportnte pas les chauffe-eaux avec une carte électronique. Ne voulant pas modifier celui-ci, et au vue du prix prohibitif du Fronius Ohmpilot, je décide de partir sur le relais Finder.

Je vais avoir besoin des éléments suivants :

• Fronius Smart Meter 63A-1
• Relais Finder 19.91.9.012.4000
• Câble lan F/UTP cat 6 de 50m
• Fil H07 V-R rouge 16 mm² de 50cm
• Fil H07 V-R bleu 16 mm² de 20cm

Étiquettes

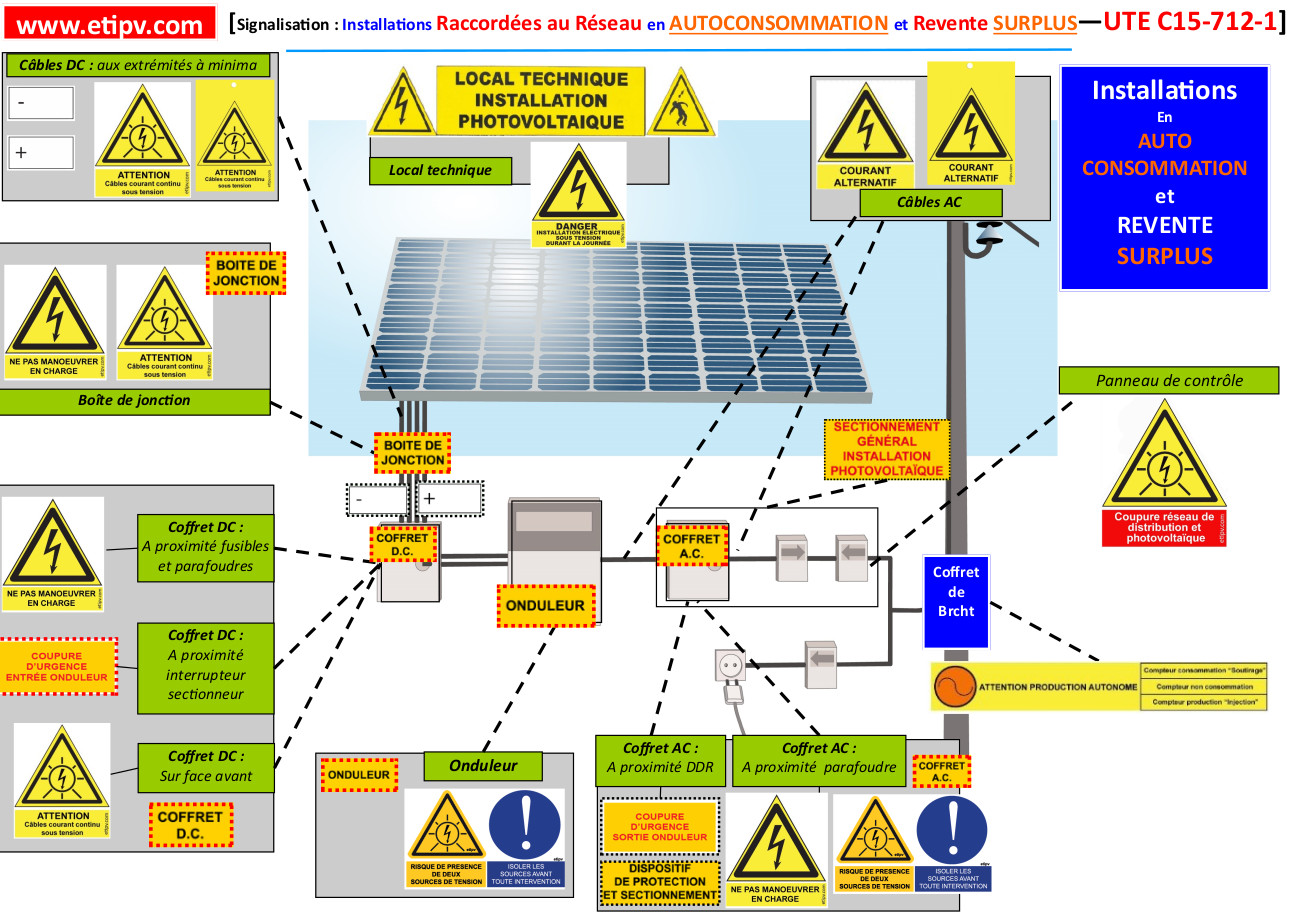

Pour être conforme aux normes et réglementations, il faut poser différentes étiquettes sur différents points de l'installation. Cette image du site etipv.com décrit bien ce qui doit être fait

Outils

Les différents outils dont on va avoir besoin :

• Pince à sertir les connecteurs MC4
• Pince à sertir les cosses
• Pince coupante
• Pince à dénuder
• Tournevis Torx 20
• Tournevis plat et cruciforme
• Mousse expansive pour combler les trous dans la façade
• Fraise étagée D8/32/35MM pour pouvoir percer l'onduleur et les coffrets
• Perceuse
